Die Camozzi Machine Tools Division, italienischer Spezialist für Großteilebearbeitung, meldet sich nachhaltig in Deutschland zurück. Von der Niederlassung in Albershausen aus sollen die beiden Marken Innse-Berardi und Ingersoll ihre renommierten Stärken ausspielen.

Der Markt für Großmaschinen ist in den letzten Jahren enorm unter Druck geraten. Das verspürt auch die renommierte Camozzi-Gruppe aus Italien, die mit den Marken InnseBerardi und Ingersoll zwei anerkannte Eisen im Feuer der Großteilebearbeitung hat. Die Reaktion folgt auf dem Fuß. Von der Vertriebs- und Serviceniederlassung im baden-württembergischen Albershausen aus, soll unter der Leitung des erfahrenen Großmaschinen-Experten Matthias Fleischer der deutsche Markt intensiver und direkter bearbeitet werden.

Matthias Fleischer, Geschäftsführer der Innse Berardi GmbH: »Der Markt für Groß-Werkzeugmaschinen schrumpft seit einigen Jahren. Mit dem Strukturwandel in der Energiebranche ist die größte Anwenderbranche zum Teil regelrecht weggebrochen. Eine ganze Reihe unserer sehr namhaften Wettbewerber sind in Schwierigkeiten. Bei Automobil und Aerospace tut sich momentan auch nicht sehr viel. In derart anspruchsvollen Zeiten ist es sehr wichtig, einen strategisch denkenden Gesellschafter zu haben, der den Blick nicht auf das nächste Quartalsergebnis richtet, sondern eine langfristige Strategie verfolgt. Genau das haben wir mit Camozzi.«

Erfahrungen im Werkzeugmaschinenbau kann Innse seit 1887 und  Berardi seit 1926 vorweisen, Ingersolls Historie begann im Jahr 1892. Warum die Gruppe, die allen voran in den Jahren von 2000 bis 2010 in der Region D-A-CH sehr aktiv tätig war und in der Folge zahlreiche Maschinen an namhafte Kunden verkaufen konnte, diesen Markt zwischenzeitlich etwas aus den Augen verloren hat, begründet Fleischer wie folgt: »Man hat sich mehr auf GUS und China fokussiert, auch weil sich die interne Struktur verändert hatte.  Darunter hat die Präsenz im deutschen Markt leider etwas gelitten. Aber das ändert sich nun nachhaltig.«

Tief verwurzelt in der Zerspanung: die Camozzi Machine Tools Division

Die Technologien des Camozzi-Konzerns spielen ihre Stärken in den Branchen Luft- und Raumfahrt, Schwermaschinenbau, Energiewesen, Schifffahrt, Kernenergie, Bergbau, Eisenbahnwesen, allgemeiner Maschinenbau und Verteidigungsindustrie aus. Innse- Berardi vereint dabei die Kompetenzen für die Metallzerspanung in Eisen- und Hartmetallanwendungen, Ingersoll hingegen hat sich zum Global Player im Bereich Verbundwerkstoffe, Additive Fertigung und Werkzeugmaschinen für die Luft- und Raumfahrtindustrie aufgeschwungen (siehe Kasten). Beide sehen ihre besondere Stärke in kundenspezifischen, schlüsselfertigen Lösungen. Das eigene Know-how und das der Kunden werden dabei zu ›Team-Key‹- Lösungen kombiniert, wie man bei  Camozzi sagt.

»Und dafür braucht man die unmittelbare Kundennähe«, wie Matthias Fleischer aus Erfahrung weiß. »Wir bündeln unsere internen Ressourcen, um uns damit noch gezielter auf die  Bedürfnisse unserer Kunden zu konzentrieren und ergänzen dies um das gesamte Spektrum der Anwendungsunterstützung. Das beginnt in der Projektphase, in der die bestmögliche Fertigungslösung entwickelt wird, und reicht bis zur erfolgreich abgeschlossenen Anlaufphase im Werk der Kunden. Unsere Anwendungstechniker begleiten die Kunden während des gesamten Prozesses.«

Die Produktpalette von Innse-Berardi besteht aus der Baureihe ›Aries Hydro‹ mit schweren Horizontal-Bohr- und Fräszentren und einem Spindeldurchmesser von 160 bis 320 mm, die allesamt mit hydrostatischen Führungen ausgestattet sind. »Hinzu kommt eine langjährige Erfahrung beim Bau von Vertikal-Bearbeitungszentren in Portalbauweise«, bemerkt Matthias Fleischer. Die gesamte Produktpalette umfasst Durchgangsbreiten von 2 bis 10 m in der Standardausführung und noch größere im Fall von Sonderprojekten. Die Leistung reicht von 45 bis 130 kW, mit Drehmomenten bis 9000 Nm. Die bearbeiteten Werkstücke bewegen sich zwischen 10 und 500 t Gewicht.

Neben den schweren Portalmaschinen mit hydrostatischen Führungen  bietet Innse-Berardi auch die Hochgeschwindigkeits-Fräszentren ›Atlas Vision‹ mit linearen Rollenführungen an. Stets bestehen die Baureihen aus den Kernelementen Querbalken, Ram und Zubehör. Der modulare Aufbau bietet drei verschiedene Basis-Konfigurationen für die flexible Ausgestaltung:

<ul><li>P: Tisch-Bauweise mit feststehendem Portal,</li><li>G: Gantry-Bauweise mit unten liegenden Führungen sowie</li><li>GU: Gantry-Bauweise mit oben liegenden Führungen</li></ul>

Die Maschinen sind alternativ mit festem oder höhenverstellbarem Querbalken erhältlich. Matthias Fleischer: »Werkzeugmaschinen dieser Dimension sind stets auf die besonderen Anforderungen der Kunden zugeschnitten. Unser modulares Baukastenprinzip deckt dabei alle Zerspanungstechnologien ab, egal ob Fräsen, Bohren, Ausbohren, 5-Achs-Fräsen, vertikales Drehen oder Schleifen.«

Kein Trend, sei er technologisch getrieben oder initiiert von Kunden mit besonderen Anforderungen, gehe am erfahrenen Werkzeugmaschinenhersteller vorbei. Fleischer: »Ich bin seit über 30 Jahren im Großmaschinensegment tätig und habe mich, zu Beginn als  Junior-Vertriebsingenieur und auch später als Direktor, immer mit großen und schweren Werkstücken beschäftigt. Seit Anfang 2019 bin ich bei Camozzi. Allen voran war Innse bereits in den 1970er- und 80er-Jahren auf einem technologischen Stand, der zur damaligen Zeit international unerreicht war. So wurden bereits Vertikal-Drehfräszentren produziert, die erst 15 Jahre später beim Wettbewerb Einzug hielten. Die technischen Eigenschaften der aktuellen Baureihen, insbesondere bei den Portalmaschinen, sind meines Erachtens heute allen anderen Herstellern überlegen.«

So bewege man sich, nach einer gewissen Schwächephase, heute wieder auf einem absoluten Top-Niveau.  Zumal man mit den Entwicklungen Schritt halten kann. Fleischer: »Neben immer anspruchsvolleren, schwer zerspanbaren Werkstoffen ist der Trend zur Komplettbearbeitung nach wie vor das Hauptthema. Drehtische und die wechselbaren Spindelköpfe werden alle inhouse produziert, dadurch beherrschen wir die gesamte Prozesskette. Bei diesen schweren Großmaschinen sind mechanische Getriebespindeln nach wie vor Stand der Technik, aber fallweise stehen zusätzlich Bearbeitungen an, die höchstmögliche Drehzahlen erfordern. In diesen Fällen integrieren wir zusätzlich HF-Spindeln in die Maschinen.«

Must haves: Services bis hin  zu Digitalisierungslösungen

Mittlerweile sind weit über 10 000 Maschinen weltweit installiert. Das Kundendienstteam der Camozzi Werkzeugmaschinen Division verfügt folglich über genügend Kompetenzen und Personal, um Kunden weltweit nach dem Verkauf zu unterstützen. Von Ersatzteilen bis hin zu technologischen Verbesserungen greift man auf eine breite Lösungspalette zurück, die von Nachrüstung, Überholung bis hin zu Ferndiagnose und  vorbeugender Wartung reicht.

Was das Thema Digitalisierung betrifft, so profitieren Innse-Berardi und Ingersoll von umfassenden Camozzi- Aktivitäten, die auf einem eigenen Cloud-basierten System beruhen. Webinare wie ›Digitalization Beyond Machine Tools‹ zeugen von modernen Kommunikations- und Schulungskonzepten zu brennenden Themen auch im Umfeld der Zerspanung. Matthias Fleischer: »Die Relevanz dieses Themas hängt natürlich stark vom einzelnen Kunden ab. Wir sehen hier zum Teil komplett unterschiedliche Reaktionen, von total begeistert bis nebensächlich. Aber es  ist unbestritten für einen Turnkey- Lösungsanbieter, wie wir einer sind,  ein Must-have.«

An alte Erfolge nahtlos anzuschließen und mit aktuellen Referenzen eine  führende Rolle im deutschen Markt für die spanende Großteilebearbeitung  einzunehmen, ist der Anspruch des  Geschäftsführers: »Neben meinen  Aufgaben für den deutschen Markt und der Verantwortlichkeit für die deutsche GmbH, bin ich Teil des neuen Management Teams der Camozzi  Machine Tools Division mit den Marken Innse-Berardi und Ingersoll«, so Fleischer. »Mithin koordiniere ich alle Verkaufsaktivitäten im gesamten europäischen Markt und der GUS. Ich bin gemeinsam mit meinem erfahrenen Team angetreten, diese Marken, mit zusammengenommen über 350 Jahren Historie im Großmaschinenbau, zu einer Einheit zusammenzuführen und nachhaltig auf den Weltmärkten zu positionieren. Im Geschäft mit den großen Maschinen ist alles sehr langlebig, insofern ist dies ein Projekt, das einige Jahre in Anspruch nehmen wird. Wir gehen es zuversichtlich und engagiert an.«

<ul><li>Elektromobilität: Faktencheck und Meinung – weniger Politik, mehr Technologieoffenheit</li><li>Großteilebearbeitung: Italienischer Maschinenbauer meldet sich nachhaltig in Deutschland zurück</li><li>Automatisierung: Kollaborative Roboterlösung überzeugt bei Lohnfertiger</li></ul>

Ausgabenartikel

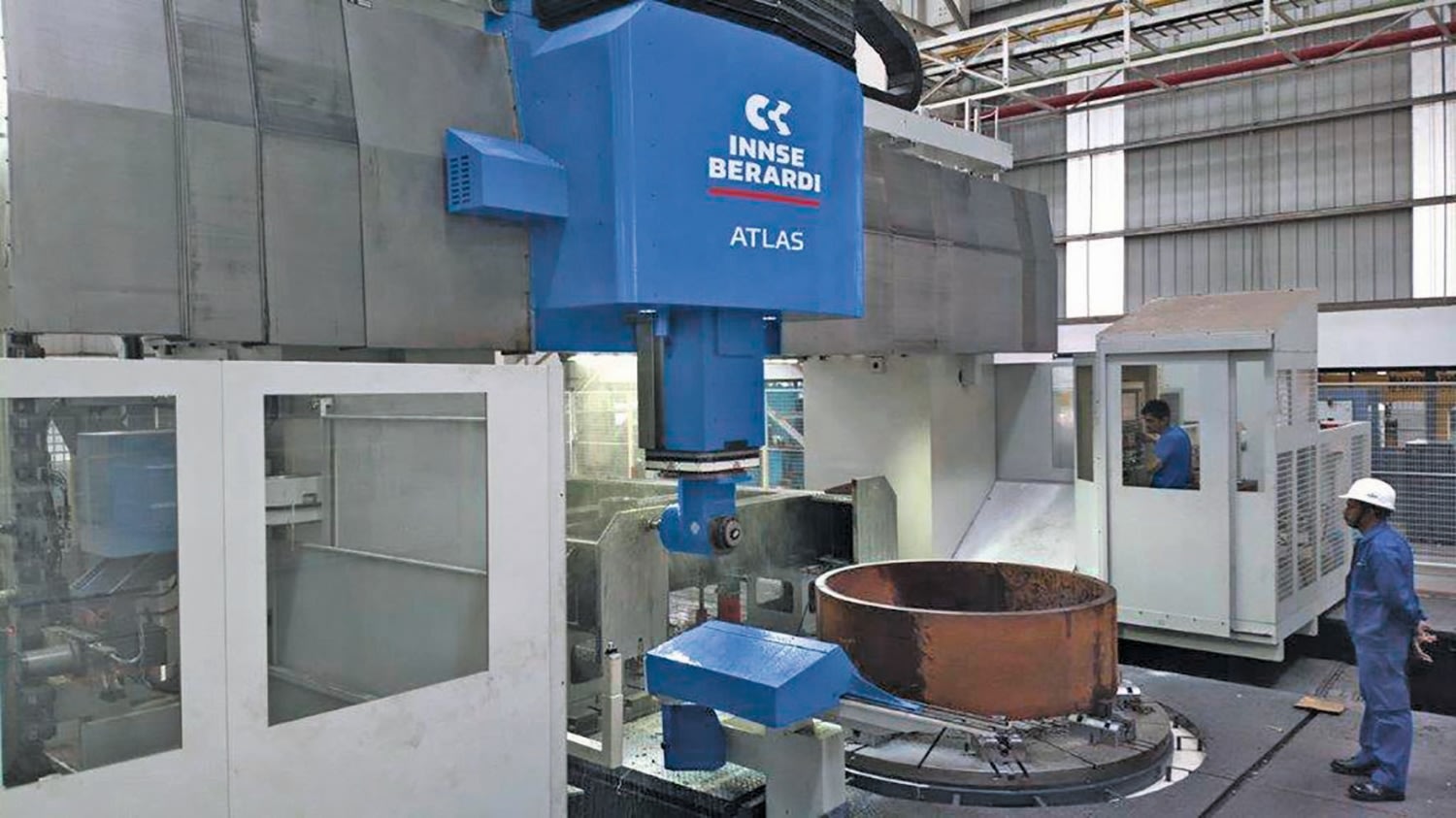

1 Schwere vertikale Portalmaschine  ›Atlas‹ von Innse-Berardi in Gantry-Bauweise: auch leistungsfähige Drehtische werden kundenspezifisch integriert  © Innse-Berardi

2 Geschäftsführer Matthias Fleischer: Ich bin angetreten, um die beiden Marken  Innse-Berardi und Ingersoll im Groß-Werkzeugmaschinenbau zu einer Einheit zusammenzuführen und nachhaltig auf den Weltmärkten zu positionieren © Innse-Berardi

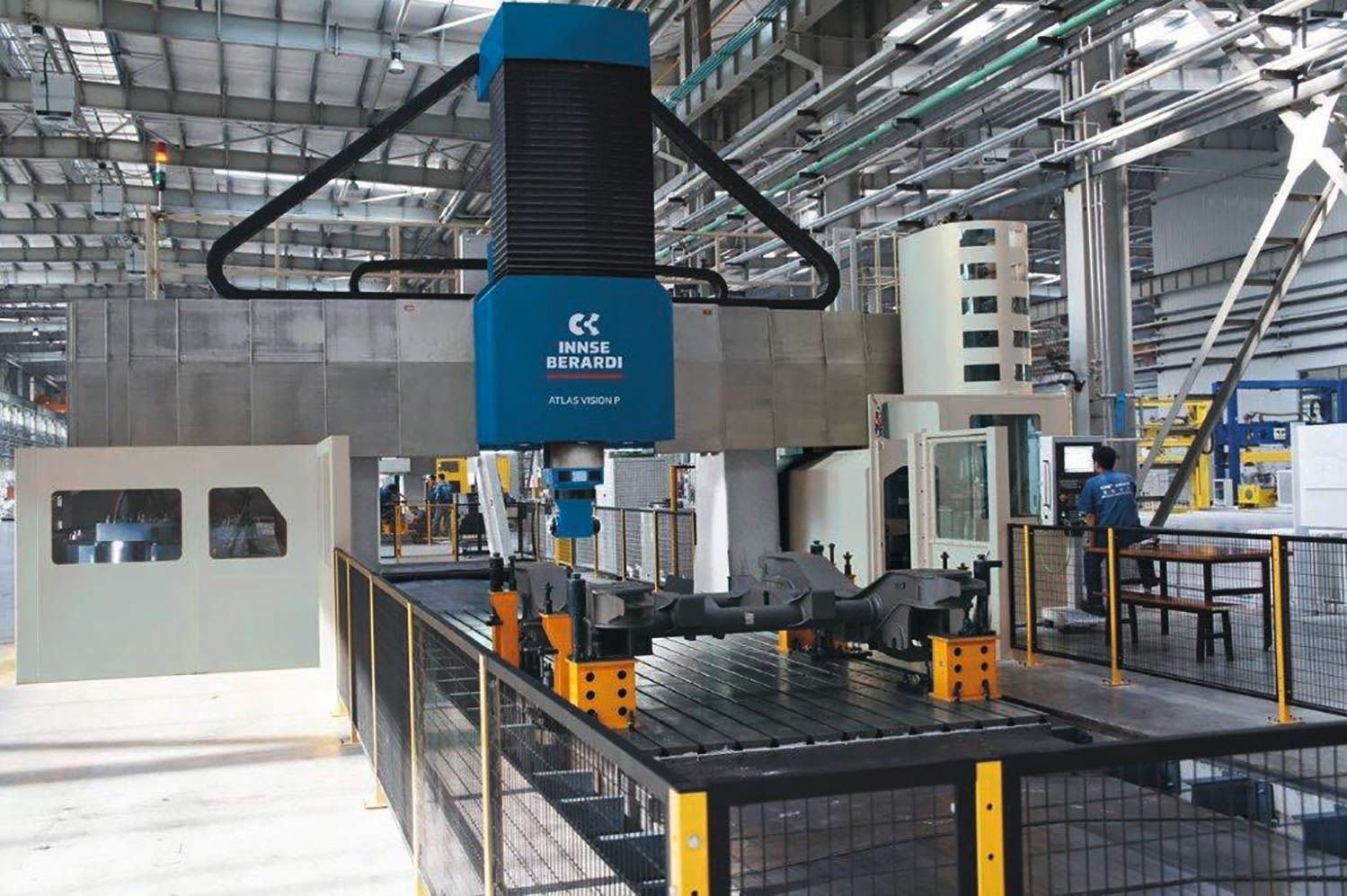

3 Hochgeschwindigkeits-Groß-Fräszentrum Atlas Vision P von Innse-Berardi: mit fahrbarem Tisch und feststehendem Portal © Innse-Berardi

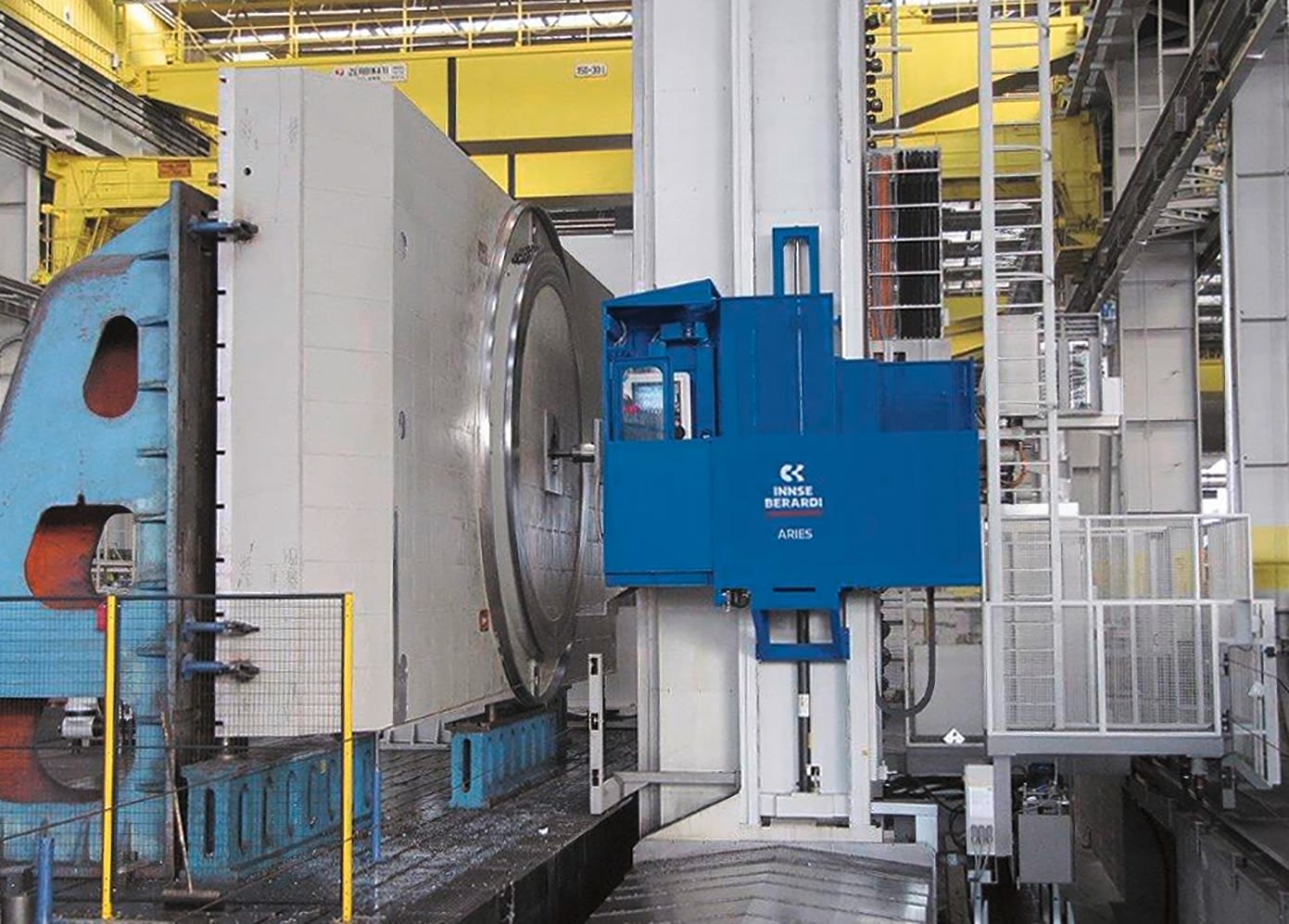

4 Horizontal-Variante ›Aries‹: Die Baureihe gibt es als Hochleistungsmaschinen mit hohem Drehmoment für die Schwerzerspanung oder als Hochgeschwindigkeitsmaschinen für Flugzeugkomponenten aus Verbundwerkstoffen © Innse-Berardi

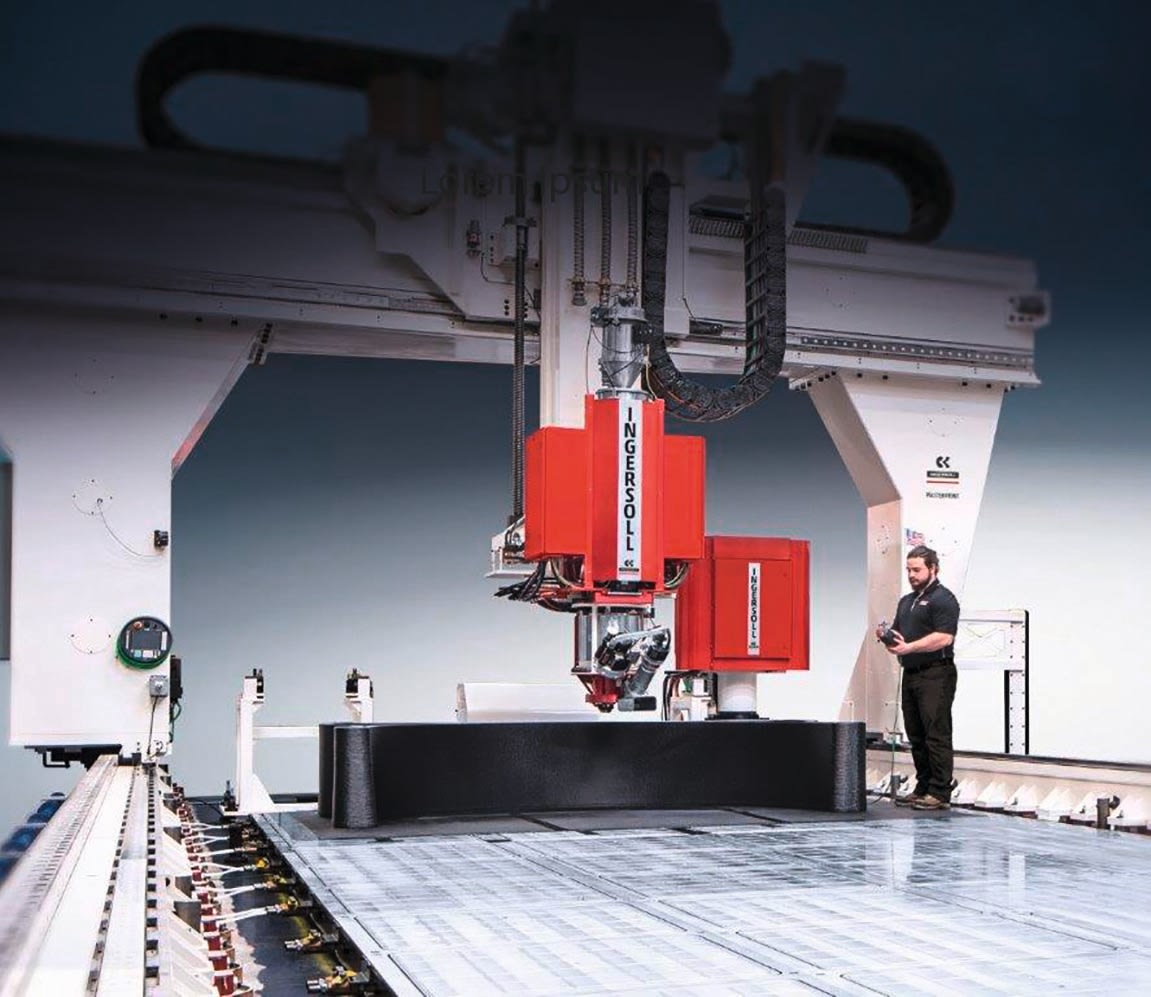

5 3D-Druck und Herstellung von CFK-Verbundwerkstoffen: Auf den Mongoose- Maschinen von Ingersoll laufen in rekordverdächtigen Dimensionen AFP (Automated  Fiber Placement)-Prozesse ab © Innse-Berardi
