Automatisiertes Entgraten in der Fertigungslinie

Hohe Flexibilität durch verschiedene Bearbeitungseinheiten

Das Entgrat-Center von Mössner entgratet und säubert Gusswerkstücke aus Leichtmetall und sorgt für eine präzise Bearbeitung von Werkstücken kleinerer und mittlerer Größe bis 50 kg (Bild). Die Anlage lässt sich schnell und problemlos in eine automatisierte Fertigungslinie integrieren. Die kompakte und Platz sparende Bauweise erlaubt eine Aufstellung auch auf engstem Raum. Einfache und funktionale Bedienung Der Bearbeitungsvorgang kann unmittelbar nach Platzierung und Bestückung der Maschine durch die programmierte Robotersteuerung starten. Es besteht die Möglichkeit der manuellen sowie der automatisierten Beladung. Die hohe Flexibilität der Anlage erlaubt es, neue Bearbeitungsabläufe in kurzer Zeit zu entwickeln und umzusetzen.

Das Center lässt sich mit verschiedenen Bearbeitungseinheiten und Werkzeugen bestücken, die das Fräsen, Schleifen, Messen oder Erkennen ermöglichen. Es wird als komplette Anlage angeliefert und kann nach kurzer Zeit in Betrieb genommen werden. Laut Hersteller ist die Anlage in ihrer Flexibilität mit der manuellen Entgratung vergleichbar.

August Mössner GmbH & Co.KG

https://www.moessner-kg.de

1241558 Produktmeldung [Online] - Mössner_KW44

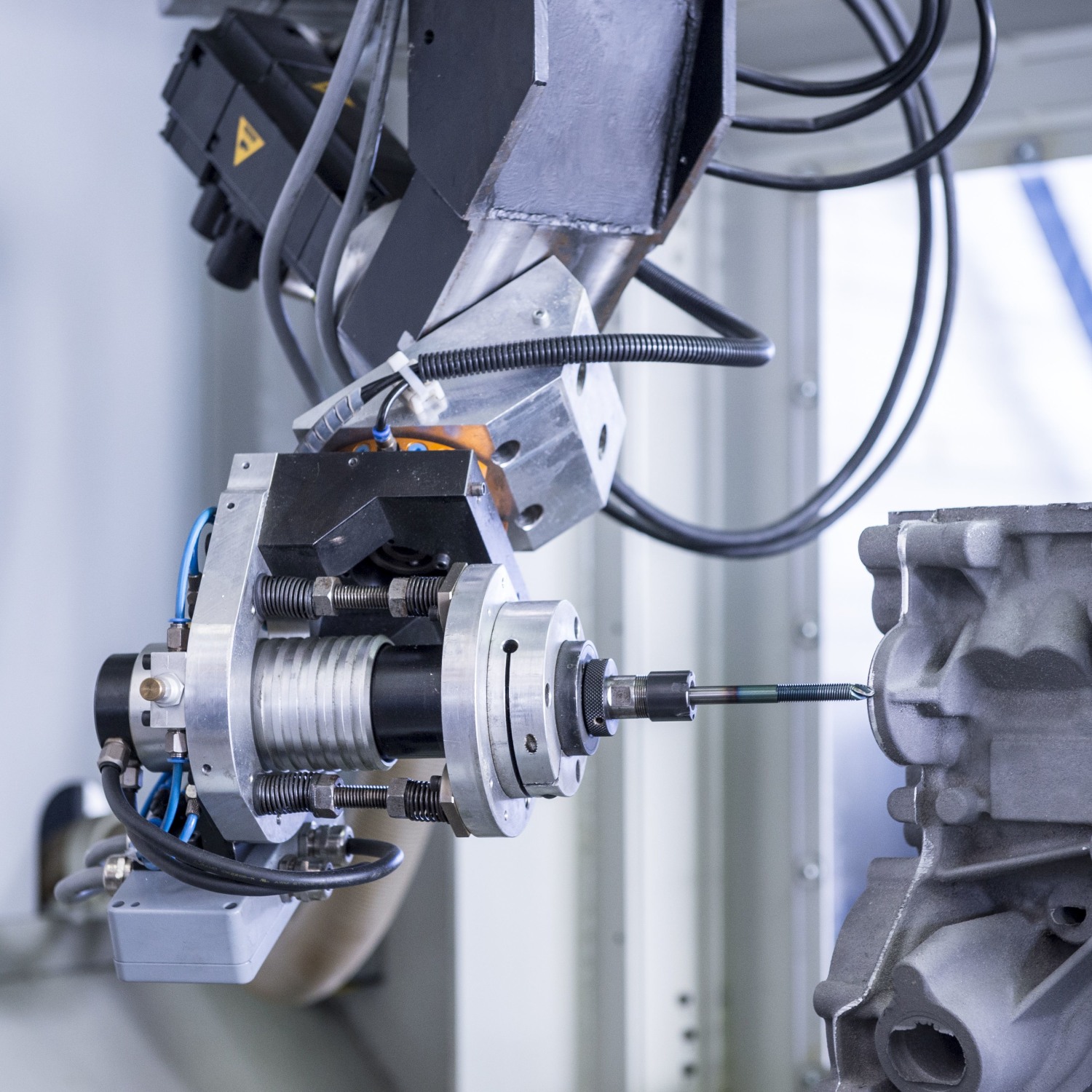

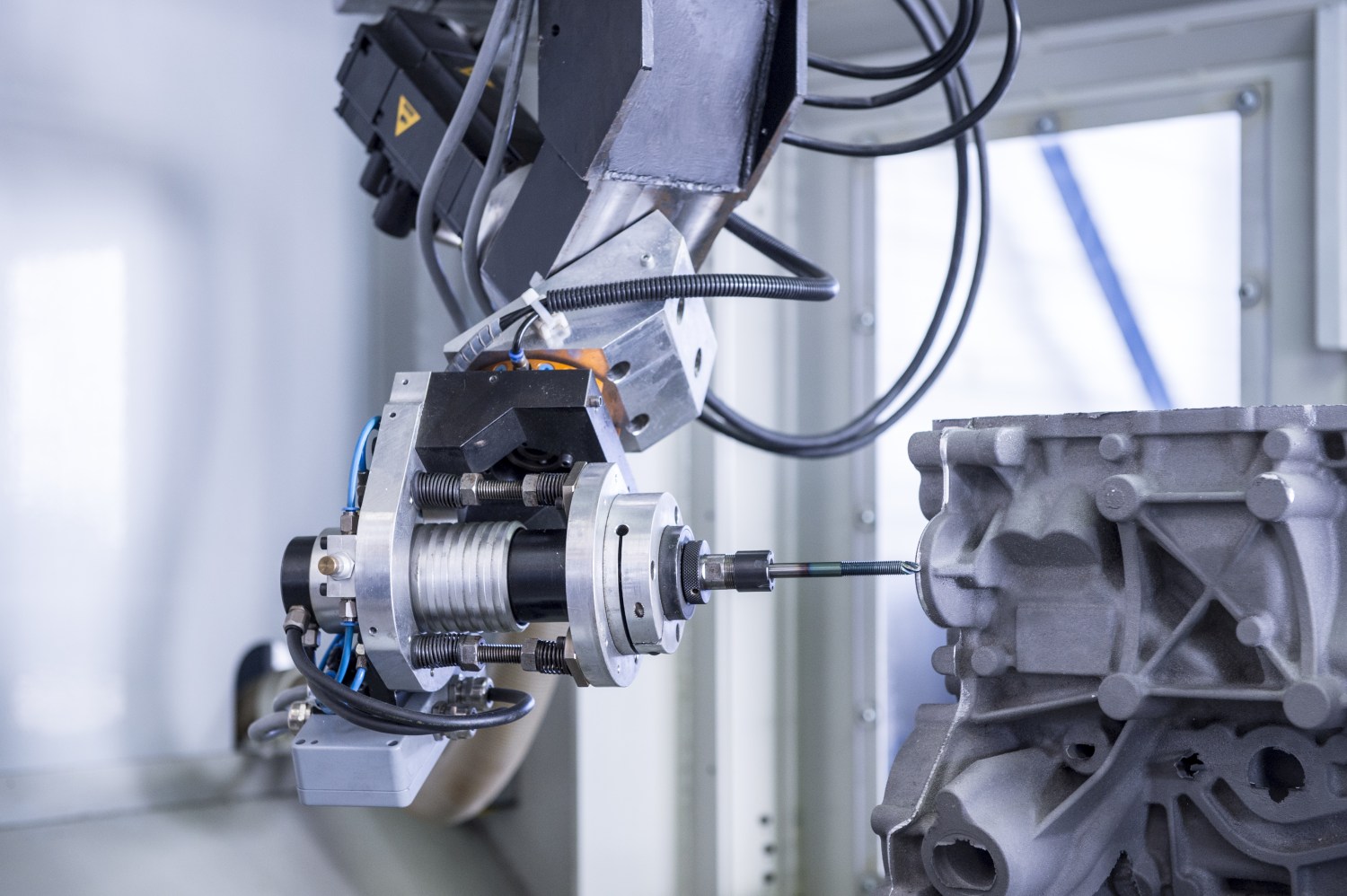

Das Entgrat-Center mit seinen verschiedenen Bearbeitungseinheiten und Werkzeugen lässt sich flexibel und schnell in automatisierte Fertigungsprozesse integrieren (Bild: Mössner)
