Haimer auf der AMB

So funktioniert modernes Werkzeugmanagement

Haimer zeigt auf der AMB 2024 wie modernes Werkzeugmanagement funktioniert: mit qualitativ hochwertigen, prozesssicheren Komponenten, mit durchgängiger Digitalisierung. Markante Highlights sind der durchgängig digitalisierte Tool Room und die marktreife Version des vollautomatisierten Werkzeugvorbereitungssystems ‘Automation Cube One‘.
15. August 2024
Der neue Haimer-‘Automation Cube One‘ mit Siemens-‘Sinumerik One‘-Steuerung ist eine massive Roboterzelle für den 24/7 Betrieb. Er ist in der Lage, ein Werkzeug in nur 120 Sekunden aus- und einzuschrumpfen, zu vermessen und die Daten zur Maschine und in Datenbanken zu transferieren© Haimer
Das Werkzeugmanagement muss produzierenden Unternehmen – ob klein oder groß – so einfach wie möglich gemacht werden. Eine entscheidende Rolle spielen dabei die durchgängige Digitalisierung und Automatisierung. Haimer, führender Systemanbieter für das komplette Werkzeugmanagement, hat sein komplettes Produktprogramm, das von Werkzeugaufnahmen, Schrumpf- und Auswuchttechnik, Werkzeugvoreinstellgeräten bis hin zu Hartmetallwerkzeugen und Messtastern reicht, dementsprechend konzipiert. Es punktet nicht mehr ‘nur‘ durch hohe Qualität, sondern ist auch Industrie-4.0-tauglich.

Werkzeugmanagement 2024

Auf der AMB zeigt Haimer wie modernes, zukunftsfähiges Werkzeugmanagement aussehen kann, das für große und kleine Unternehmen gleichermaßen Vorteile bietet. Dazu ist auf 30 m2 der Standfläche ein kompletter ‘Tool Room of the Future‘ aufgebaut. „Wir bieten unseren Kunden den analogen und digitalen Werkzeugrüstprozess aus einer Hand“, betont Andreas Haimer, President der Haimer Group. „Ausgehend von unseren Werkzeugaufnahmen und Werkzeugen sowie den Ausgabegeräten Toolbase werden die Daten digital von der Software WinTool gemanagt, bis hin zum Versand an die Maschinensteuerung. Für den analogen Rüstprozess stehen unsere Haimer Power Clamp, Tool Dynamic und Microset Geräte zur Verfügung. Das ist einzigartig!“

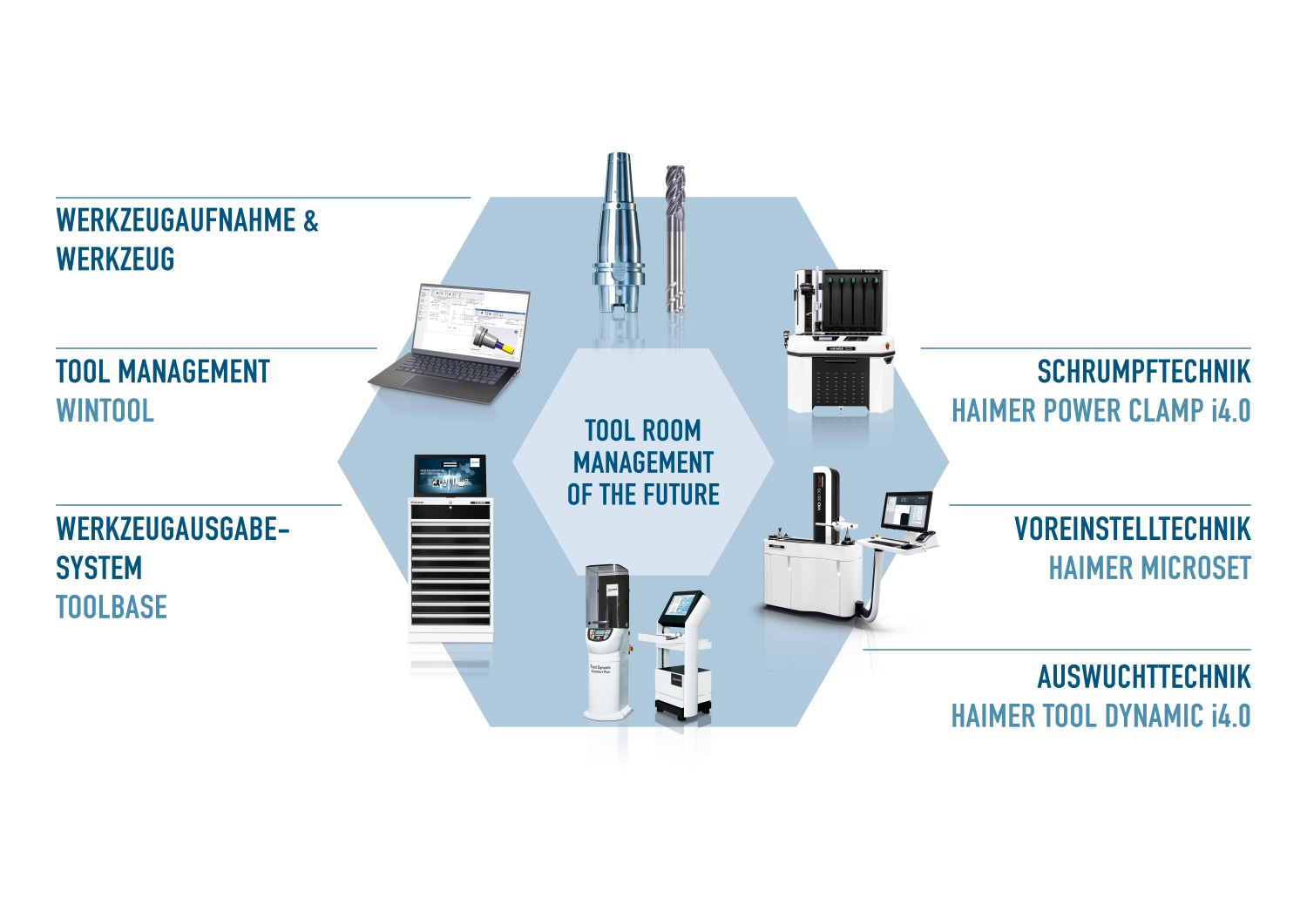

Tool Room of the Future: Ausgehend von den Haimer-Werkzeugaufnahmen und Werkzeugen sowie den Ausgabegeräten ‘Toolbase‘ werden die 3D-Daten digital von der Software ‘WinTool‘ gemanagt, bis hin zum Versand an die Maschinensteuerung. Für den analogen Rüstprozess stehen die vernetzten ‘Power Clamp‘-, ‘Tool Dynamic‘- und ‘Microset‘-Geräte von Haimer zur Verfügung© Haimer
Eine zentrale Rolle im Gesamtprozess spielt die Datendrehscheibe ‘WinTool‘, die das Management von Werkzeugen, Betriebsmitteln, Maschinenprogrammen, Prozessen und Stammdaten ermöglicht. „Um unseren Kunden ein bewährtes, leistungsstarkes, digitales Angebot machen zu können, haben wir uns Anfang des Jahres mit 25 Prozent an der WinTool AG beteiligt und eine strategische Partnerschaft mit der TCM-Gruppe vereinbart. Deren Produktlinien WinTool und Toolbase gehören seitdem auch zum Haimer-Programm“, erklärt Andreas Haimer.
Damit die digitalen Prozesse im Werkzeugmanagement zuverlässig funktionieren, sollten die Werkzeuge bzw. deren Spannfutter möglichst eineindeutig gekennzeichnet sein. Haimer liefert daher alle Werkzeugaufnahmen mit einer Unique ID aus – in Form eines eingelaserten, eineindeutigen Data-Matrix-Codes, der jegliche Verwechslung ausschließt. Zudem lassen sich damit zu jedem Werkzeug verschiedenste (Rüst)Informationen in der Datenbank des Haimer Tool Room Managers (TRM) hinterlegen und bei Bedarf abrufen.

Innovationen im Werkzeugaufnahmen-Programm

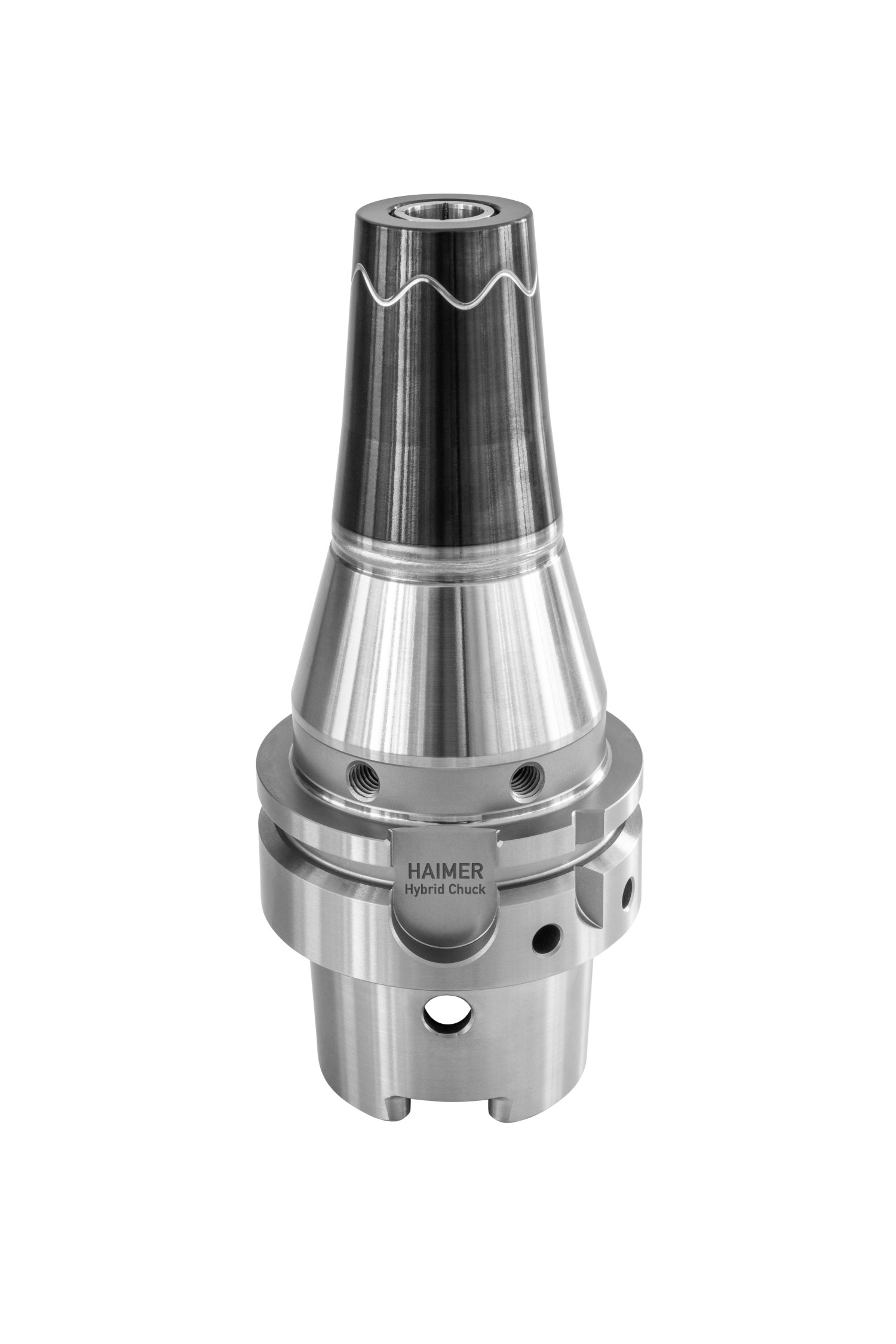

Das neue ‘Hybrid Chuck‘ beruht auf einer patentierten Technologie, die Vorteile aus zwei Spannwelten kombiniert: die schwingungsdämpfenden Eigenschaften eines Hydrodehnspannfutters mit denen eines hochpräzisen Hochleistungsschrumpffutters© Haimer
Neben all den zukunftsweisenden Digital-Entwicklungen stellt der Weltmarktführer für Werkzeugschrumpf- und Auswuchttechnik auch zahlreiche Neuheiten und Verbesserungen bei den Basiskomponenten vor, darunter das Haimer ‘Hybrid Chuck‘ mit patentierter Hybrid-Futtertechnologie, lieferbar ab dem vierten Quartal 2024. Diese Werkzeugaufnahme kombiniert die Vorteile aus zwei Spannwelten: die schwingungsdämpfenden Eigenschaften eines Hydrodehnspannfutters mit denen eines hochpräzisen Hochleistungsschrumpffutters. L
angzeittests ergaben vielversprechende Ergebnisse: Gegenüber Messerkopfaufnahmen mit Wendeplattenfräsern konnte die Bearbeitungszeit durch das Hybrid Chuck mit VHM-Fräser um 30 Prozent reduziert werden. Außerdem verlängerte sich die Werkzeugstandzeit auf mehr als das Fünffache, so dass deutlich mehr Bauteile mit einem Werkzeugsatz produziert werden konnten.
Auf der AMB zeigt Haimer eine Vielzahl an Neuheiten im Bereich der Werkzeugspanntechnik: vom ‘Micro Collet Chuck‘ über das ‘High Performance Chuck‘ zur ‘Hybrid Chuck‘-Technologie. Als maschinenseitige Schnittstellen sind Polygonschaftkegel ‘PSC‘ in den Größen 32 bis 63 neu im Programm© Haimer
Neu im Angebot ist ein großes Programm an Werkzeugaufnahmen mit Polygonschaftkegel ‘PSC‘ (ISO 26623) in für Haimer üblich bester Qualität. Diese Spindelschnittstelle bietet sich insbesondere für Dreh-Fräszentren an, da – durch Drehmomentübertragung und Zentrierung über den polygonförmigen Kegel mit Plananlage – eine feste axiale Positionierung und hohe Torsionssteifigkeit erzielt werden. In Größen von PSC 32 bis 63 (Durchmesser der Plananlage) stehen verschiedenste Ausführungen zur Verfügung, vom Schrumpf- über Spannzangenfutter bis hin zur Weldon- und Messerkopfaufnahme.
Des Weiteren ergänzt Haimer sein Sortiment an Werkzeugaufnahmen um sogenannte Micro Collet Chucks, also hochpräzise Spannzangenfutter für die Mikrobearbeitung mit kleinen Maschinenschnittstellen (BT30 mit Plananlage, HSK-E25, HSK-E40, HSK-E50)

Zukunftskonzept für die Werkzeugvoreinstellung

Geschäftsführer Andreas Haimer: „Als führender Systemanbieter für das komplette Werkzeugmanagement bieten wir unseren Kunden den analogen und digitalen Werkzeugrüstprozess aus einer Hand“© Haimer
Last but not least – ein Highlight auf dem Haimer-Stand ist der ‘Automation Cube One‘, das automatisierte all-in-one Tooling Center für die Werkzeugbereitstellung 24/7. Während die bisher genannten Innovationen jedem Zerspaner eine Erleichterung im Fertigungsprozess verschaffen, sich also auch von klein- und mittelständischen Unternehmen effizienzsteigernd nutzen lassen, zielt der Automation Cube One eher auf Unternehmen mit höchstem Automatisierungsgrad und einer Vielzahl an Werkzeugwechseln pro Tag.
Der Haimer Automation Cube One ist eine Roboterzelle, die so massiv wie eine Werkzeugmaschine aufgebaut ist und von der neuesten Siemens-CNC ‘Sinumerik One‘ gesteuert wird. Der Cube erledigt das Aus- und Einschrumpfen sowie das Vermessen von Gesamtwerkzeugen automatisch und kann dabei bis zu drei verschiedene Werkzeugschnittstellen gleichzeitig managen. Bis zu elf Achsen stehen für das Teilehandling zur Verfügung.
„Unser Automation Cube One schafft es in Minutenfrist, ein Werkzeug aus- und einzuschrumpfen, zu vermessen und die Daten zur Maschine und in Datenbanken zu transferieren“, hebt Andreas Haimer hervor. Gegenüber dem im letzten Jahr präsentierten Prototypen wurde der Automation Cube zusätzlich mit Messtechnik und Sensoren ausgestattet und somit für ergänzende Messaufgaben befähigt.
Messestand: AMB Halle 1, Stand E50
